HD-TVI و HD-CVI, AHD, IP مقایسه سه فناوری آنالوگ در دوربین های مداربسته

با پیشرفت تکنولوژی و خط تولید به روز شرکت ها در سطوح مختلف بین المللی، شاهد تجهیزات الکترونیکی منحصر به فردی هستیم که کمک شایانی به کاربران و مصرف کنندگان سیستم های امنیتی نظارتی کرده است. سامانه ای که در این مقاله معرفی می کنیم برای خدماتی همچون نظارت 24 ساعته بر روی محیط استفاده شده و میزان امنیت محیطی ساختمان تجاری، مسکونی، اداری را به مقدار بسیار چشمگیری بالا می برد. با ما همراه باشید تا در ادامه با نحوه کارکرد مدل های مختلف دوربین مدار بسته ها و چگونگی کارکرد و تکنولوژی متفاوت آن ها شده و با در نظر گرفتن خدمات مورد نیاز خود محصولی کاربردی را خریداری نمایید.

سه نوع دوربین آنالوگ با سیستم های HD-TVI ، HD-CVI و AHD دوربین های آنالوگ با وضوح بالا هستند. کیفیت این سه نوع دوربین مدار بسته بر حسب مگا پیکسل بوده و کابل کشی آن بر بستر کواکسیال انجام می پذیرد. در ده سال گذشته و در حدود سال 2010 افرادی که دوربین های با کیفیت نیاز داشتند الزاما برای داشتن یک دوربین دوربین مدار بسته با وضوح بالا از دوربین های IP یا تحت شبکه استفاده می کردند. این سناریو با ورود فناوری های HD-TVI ، HD-CVI و AHD که شروع به رقابت با دوربین های IP کردند ، تغییر کرد.

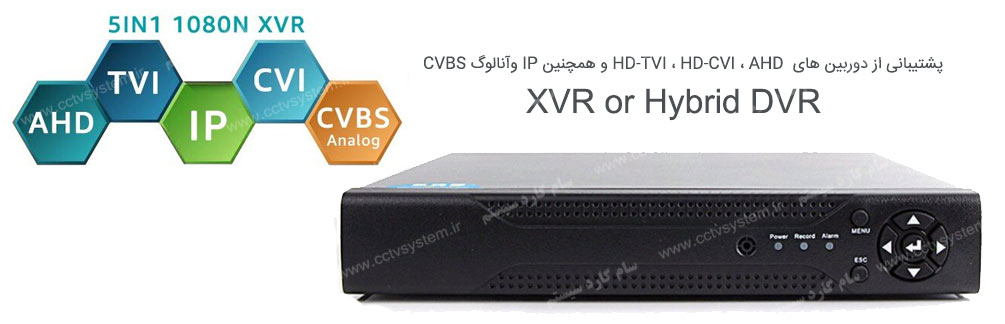

هنگامی که به دنبال دوربین های امنیتی در بازار هستید ، همیشه برخی تبلیغات در مورد DVR های ترکیبی را مشاهده می کنید که از انواع مختلف دوربین پشتیبانی می کنند ، برخی از این DVR ها از دوربین هایی با فناوری آنالوگ سنتی یا CVBS و همچنین HD-TVI ، HD-CVI ، AHD و حتی گاهی از دوبین های IP ( تحت شبکه ) پشتیبانی می کنند. هر 3 فناوری می توانند برای اکثر پروژه ها وضوح تصویری مناسبی را ارائه دهند. عموما بین تولیدکنندگان دوربین های مدار بسته نیز همانند دیگر تولید کنندگان کالا یک مسابقه وجود دارد که باید در این زمینه پیشرو باشند و دوربین هایی را ارائه دهند که در  با توجه به داشتن وضوح بالا دارای قیمت مناسبی نیز باشند ، اما تاکنون در کشور ما در عمل بیشتر دوربین های نصب شده دارای رزولوشن HD-720P یا FullHD-1080P هستند.
تمام این سه فناوری آنالوگ HD-TVI ، HD-CVI و AHD دارای سیستم آنالوگ هستند ، تأکید بر این واقعیت مهم است زیرا اکثر فروشندگان دوربین های امنیتی همیشه تبلیغ می کنند که تجهیزات آنها از این 3 فناوری پشتیبانی می کند و همچنین از دوربین های آنالوگ پشتیبانی می کنند.


چیزی که آنها واقعاً باید بگویند این است که تجهیزات آنها از دوربین های قدیمی قدیمی آنالوگ با رزولوشن پایین پشتیبانی می کنند و همچنین از دوربین های جدید آنالوگ با وضوح بالای  HD-TVI ، HD-CVI و AHD پشتیبانی می کند.

روشی که تبلیغات فروشندگان نشان می دهد ممکن است منجر به این باور شود که HD-TVI ، HD-CVI و AHD فناوری آنالوگ نیستند! ، به یک مثال تبلیغاتی در زیر نگاه کنید "" DVR از دوربین های HD-TVI ، HD-CVI ، AHD ، IP و آنالوگ پشتیبانی می کند "در حقیقت ، آنچه فروشنده قصد دارد بگوید این است که DVR می تواند 3 فناوری دوربین آنالوگ با وضوح بالا (HD-TVI ، HD-CVI و AHD) را بپذیرد ، همچنین فناوری IP و فن آوری سنتی آنالوگ قدیمی با وضوح پایین را نیز بپذیرد ، که در واقع این دوربین های آنالوگ قدیمی دارای فناوری CVBS هستند.

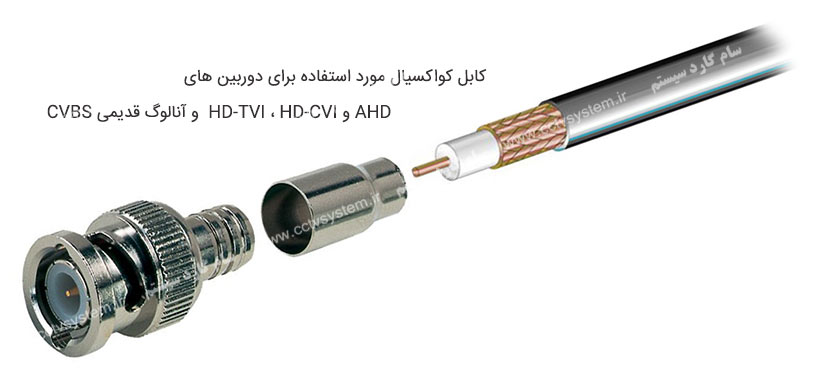

دوربین های مداربسته HD-TVI ، HD-CVI و AHD با همان کابل های کواکسیال دوربین های آنالوگ قدیمی کار می کنند

دوربین هایی با فناوری HD-TVI ، HD-CVI و AHD همانند سیستم دوربین های آنالوگ قدیمی CVBS با کابل های کواکسیال سنتی کار می کنند. شرایطی را تصور کنید که در آن شما باید دوربین های امنیتی قدیمی با کیفیت پایین را با دوربین های با کیفیت تر جایگزین کنید، و قصد دارد از مدل های سنتی خلاص شوید. شما در حال حاضر چندین دوربین آنالوگ سنتی در حانه یا مغازه یا دفتر یا کارگاه خود نصب کرده اید و بنابراین یک زیرساخت کامل با کابل های کواکسیال سنتی مانند RG59 ( که شبیه به کابل آنتن های تلویزیون است ) در حال حاضر در محل مورد نظر شما نصب شده است.
در صورت نیاز به تعویض زیرساخت های موجود و همه کابل های کواکسیال ، هزینه جایگزینی دوربین های آنالوگ با وضوح پایین می تواند بسیار زیاد باشد ( در صورت نیاز به استفاده از دوربین های تحت شبکه یا IP که نیاز به کابل کشی شبکه دارند ). این بخش جایی است که استفاده از دوربین های HD-TVI ، HD-CVI و AHD بسیار جالب و مقرون به صرفه خواهند شد. زیرا این سه نوه دوربین می توانند از همان کابل های کواکسیال که برای دوربین های آنالوگ سنتی شده مجددا استفاده کنند و می توانند به شما در صرفه جویی در هزینه بسیار کمک کنند.


دوربین های HD-TVI ، HD-CVI و AHD هنوز ارزان تر از دوربین های IP هستند


دوربین های IP در مقایسه با دوربین های HD-TVI ، HD-CVI و AHD هنوز گران ترند. اما تفاوت زیادی بین این فناوری ها وجود دارد. دوربین های IP در پروژه هایی که به هوش مصنوعی یا ویژگی های پیشرفته تری نیاز ندارند ، هنوز فناوری آنالوگ گزینه خوبی برای شماست است. در اینجا یک مقایسه قیمت ساده بین دوربین با فناوری HD-CVI و دیگری با فناوری IP که هر دو مدل از نوع دوربین دیواری ، با وضوح 1080p -2MPو لنز 2.8 میلی متر و مادون قرمز هستند، نشان می دهد که قیمت دوربین HD-CVI تقریبا 1/3 قیمت دوربین تحت شبکه یا IP است. این فقط یک مقایسه ساده و ابتدایی است ، موارد دیگری نیز باید در نظر گرفته شود ، اما شما می توانید یک ایده کلی داشته باشید که دوربین های تحت شبکه یا IP گرانتر و دارای سیستم نصبی پیچیده تر هستند.

دوربین های HD-TVI ) High Definition Transport Video Interface)

دوربین مداربسته اچ دی تی وی آی یا فناوری HD-TVI ، توسط یک شرکت ژاپنی به نام Techpoint توسعه یافته است ، در ابتدا با دوربین ها و ضبط کننده های 720p-HD و 1080p-Full HD در بازار آغاز به کار کرد. شرکت چینی Hikvision بزرگترین تولید کننده دوربین است که از این فناوری HD-TVI با تراشه های Techpoint استفاده می کند. هایک ویژن محصولات خود را به روش های مختلف در سراسر جهان توزیع می کند ، یکی از آنها استفاده از خود برند است و دیگری از طریق محصولات دارای برچسب سفید یا اصطلاحا در بازار No Name، جایی که آرم مشخصی در محصول وجود ندارد و شرکت های ثالث می توانند مارک خود را بر روی این محصول درج نمایند و خدمات مخصوص به خود را اراده دهند که اصطلاحات به این نوع دوربین ها OEM اطلاق می شوند. این فناوری در سال 2014 با هدف انتقال سیگنال های آنالوگ با استفاده از کابل های کواکسیال حداکثر تا فاصله تا 500 متر با استفاده از کابل مرغوب ایجاد شده است. در سال 2016 ، هایک ویژن اعلام کرد که با پیشرفت تکنولوژی در نسخه Turbo HDTVI 3.0 امکان انتقال تصاویر با وضوح 720p در فواصل حداکثر 1200 متر و تصاویر با وضوح 1080 پیکسل تا 800 متر وجود دارد. با نسخه های جدید این فناوری ، دوربین های 4MP ، 5MP نیز تولید شدند و هم اکنون در سال 2021 دوربین هایی با وضوح 4K -8MP نیز ارائه شدند. ویژگی مهم دیگری که باید ذکر شود این است که با HD-TVI نسخه 3.0 امکان ارسال تصویر دوربین و برق مورد نیاز دوربین از طریق همان کابل کواکسیال وجود دارد ، که این فناوری به POC ) Power over Coax) معروف است.

دوربین های HD-CVI ) High Definition Composite Video Interface)


دوربین مداربسته اچ دی سی وی آی یا فناوری HD-CVI ، وری HD-CVI در سال 2012 توسط شرکت چینی Dahua راه اندازی شد تا انقلابی در استفاده از دوربین های آنالوگ با وضوح بالا ایجاد کند. اولین دوربین ها مدل هایی با وضوح 720p و 1080p بودند. تا سال 2014 این شرکت در حال راه اندازی نسخه HD-CVI 2.0 از فناوری بود که هر ساله با عرضه محصولات جدید با وضوح بالا و امکان استفاده از کابل های با فاصله بیشتر به پیشرفت خود ادامه می داد. شرکت داهوا دوربین ها را در خط تولید خود می سازند و به بازار عرضه می کند و همچنین امکان استفاده از این فناوری را توسط شرکت های دیگر در سراسر جهان فراهم می کند. در نسخه 3.0-HD HD ، این شرکت ساخت دوربین هایی با وضوح تا 4K -8MP- و با فناوری POC) Power Over Coax) را اعلام کرد که به شما امکان ارسال برق مورد نیاز دوربین ، داده های اطلاعاتی و و همچنین تصویر دوربین از طریق کابل کواکسیال معمولی را می دهد.

دوربین های AHD) Analog High Definition)

دوربین مداربسته اچ دی سی وی آی یا فناوری HD-CVI ، که توسط شرکت کره ای Nextchip توسعه یافته است ، دوربین های آنالوگ با وضوح بالا 720p و 1080p را به بازار عرضه کرده است. این شرکت تراشه خود را با فناوری AHD به تولیدکنندگان بزرگی مانند Hanwha Techwin و سایر شرکت های سراسر جهان عرضه می کند. در ابتدا فناوری AHD 1.0 اجازه استفاده از دوربین های با وضوح 720p را داد. نسخه جدید AHD 2.0 با استفاده از کابل کواکسیال سنتی (RG59) در فواصل حداکثر 500 متری و با استفاده از کابل مرغوب ، رزولوشن 1080p را معرفی کرد. توسعه دهنده این فناوری ادعا می کند که AHD از مزیت سازگاری بیشتر با سیستم ها برخوردار است ، اما به نظر نمی رسد در عمل مزایای قابل توجه تری از دو سیستم قبل مورد اشاره داشته باشد. یک دوربین AHD اولیه باید مستقیماً به یک مانیتور سنتی با ورودی BNC متصل شود و تصاویر را نمایش دهد. با این حال تصویر نمایش داده شده سیاه و سفید است و بسته به نسخه AHD برخی از مشکلات سازگاری ممکن است رخ دهد. سازگاری با DVR های سنتی با وضوح 960H نیز محدود است زیرا فقط در دوربین هایی با نسخه های قدیمی کار می کند. دقت در خرید دوربین AHD بسیار مهم است زیرا در بازار می توان نام های مختلفی مانند AHD-L ، AHD-M و AHD-H را پیدا کرد که به ترتیب وضوح پایین ، متوسط و بالا را دارند. یک دوربین AHD-L دارای وضوح کمتری نسبت به AHD-M است. دوربین AHD-M دارای وضوح 720p یا HD و در نهایت AHD-H با وضوح 1080pو رزولیشن یا وضوح های بالاتر است. در چند سال اخیر دوربین های 4MP ، 5MP نیز در سیستم AHD تولید شدند و هم اکنون در سال 2021 دوربین هایی با وضوح 4K -8MP نیز همین سیستم ارائه شدند.

مقایسه 3 تکنولوژی AHD,HDCVI,HDTVI با Internet Porotocol

پس از آشنایی با سه تکنولوژی AHD,HDCVI,HDTVI حالا نوبت به مقایسه این 3 محصول با دوربین مداربسته آی پی ( تحت شبکه ) رسیده است که با ارائه محصولاتی بسیار و متنوع و خارق العاده، در صدر جدول محصولات انتخابی امنیتی و نظارتی قرار گرفته است. دوربین مداربسته تحت شبکه یا IP سری حرفه ای سیستم های امنیتی و نظارتی است که با ویژگی های متفاوت تر خود نسبت به دوربین مداربسته AHD,HDCVI,HDTVI فاصله نسبتا زیادی با این دو دسته ایجاد کرده است و مشتریان خاص خود را دارد. تفاوت اساسی نسل دوربین های مدار بسته تحت شبکه با دوربین های مدار بسته آنالوگ قدیمی در کیفیت تصویر آن ها است. در دوربین های آنالوگ قدیمی کیفیت تصویر با تعداد خطوط افقی در تصویر تی وی لاین (TV line) سنجیده می شد، بیشتر بودن تعداد خط ها، ( به طور مثال 700 TVL) قدرت تفکیک و کیفیت تصویر را بالاتر می برد.

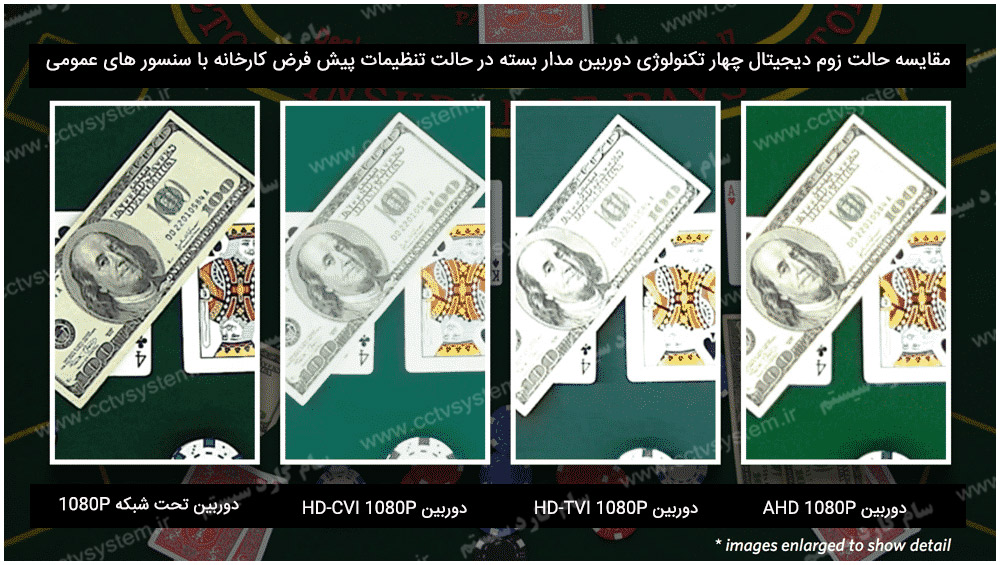

برای تشخیص کیفیت در دوربین های مداربسته تحت شبکه و همچنین سه تکنولوژی AHD,HDCVI,HDTVI از واحد پیکسل کمک گرفته می شود، دوربین های مداربسته 5MP ,4MP,2MP-1080P و 8MP مگاپیکسلی تصاویری با کیفیت بسیار بالا ارائه می دهند، کیفیت بالای تصویر جزییات بیشتری را در اختیار کاربران می گذارد. از نظر کیفیت تصویری دوربین های سه تکنولوژی AHD,HDCVI,HDTVI با توجه به اینکه از سیستم آنالوگ برای انتقال تصاویر استفاده می کنند در مقایسه با سیستم IP یا تحت شبکه که بستر انتقال کاملا دیجیتال دارند دارای افت کیفیت جزئی هستند . به طور مثال دوربین 8 مگاپیکسل سیستم آنالوگ در تکنولوژی AHD,HDCVI,HDTVI دارای حدودا 5 تا 10 درصد افت کیفیت نسبت به دوربین های سیستم IP بوده که البته با توجه به اختلاف قیمت بالای سیستم تحت شبکه در مقایسه با دوربین های سیستم AHD,HDCVI,HDTVI ( به طور میانگین بین 40 تا 60 درصد گرانتر ) استفاده از دوربین های تحت شبکه یا IPدر موارد عمومی و سیستم های خانگی مقرون به صرفه به نظر نمی رسد. از دیگر مزیت هایی که تکنولوژی تحت شبکه از آن برخوردار هستند امکان انتقال تصاویر به صورت بیسیم تحت شبکه با استفاده از آنتن های بیسیم حتی تا مسافتی بالای بیست کیلومتر (20km) می باشد. همچنین دوربین مداربسته های PTZ یا گردان خاص با امکان تعقیب سوژه ، عکس برداری از چهره و ذخیره اتوماتیم بر روی حافظه جانبی قابل حمل از مزیت های دیگر دوربین های تحت شبکه است..
به طور کلی سیستم های دوربین مدار بسته IP تحت شبکه دارای قابلیت بیشتری نسبت به دوربین های آنالوگ نسل جدید هستند اما از نظر قیمت هزینه بالاتری نسبت به رقبای آنالوگ خود دارند. همچنین سیستم نصب و کابل کشی دوربین های تحت شبکه به تخصص و تجهیزات تخصصی تری نیاز دارد که احتمالا نتوانید شخصا و بدون اطلاعات لازم شبکه کامپیوتری اقدام به نصب و راه اندازی نمایید.
